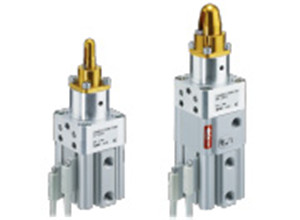

扁平型销钉缸 C（L）KU32-X2359A
・可减少预备品和非标订制，交货期短。
・导向销钉与基准安装块分离。
・基准安装块可由用户自己加工。
（可变更为任意形状）
| 种类 | 系列 | 导向销钉 形状 | 缸筒 内径 （mm） |
|---|---|---|---|
| 扁平型销钉缸 耐强磁 磁性开关安装型 | CKU32-X2359A | 圆形 菱形 | 32 |
| 带锁的扁平型销钉缸 耐强磁 磁性开关安装型 | CLKU32-X2359A | 圆形 菱形 | 32 |
车架夹紧缸 WRF100
・高输出力：20,000N（0.5MPa时）。
| 系列 | 缸筒内径（mm） | 行程（mm） |
|---|---|---|
| WRF100 | 100 | 48 |

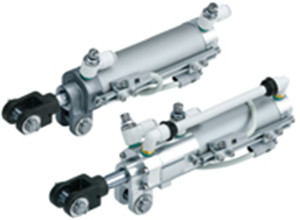

带锁夹紧缸 CLK2
・可在空气源压力下降或残压排气时保持加紧及非夹紧状态的夹紧缸。
（单向锁紧）
・缓冲阀、堵头为内置，不会从气缸缸盖范围内探出。
操作性提高。
| 种类 | 系列 | 动作方式 | 耳环宽度（mm） | 缸筒内径（mm） |
|---|---|---|---|---|
| 内置标准磁石 | CLK2G | 双作用 | 12，16.5，19.5 | 32，40，50，63 |
| 内置强力磁石 | CLK2P | 双作用 | 16.5，19.5 | 40，50，63 |

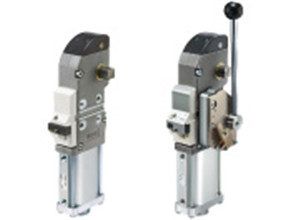

符合NAAMS规格的 强力夹紧缸 CKZ3N-X2742A/X2568□
・重量最多减小38%。
铝制主体使重量大幅减轻。
也可用于材料装卸机器人。
・开关调节简单，可大幅削减作业工时。
臂开度变更时开关容易调节。
・夹紧力大：4000N
・采用金属制开关盒保护罩（可选项）。
防止开关盒受到意外冲击。
・可选择带手动操作杆的型号。
| 系列 | 臂开度 | 开关 | 缸筒内径（mm） |
|---|---|---|---|
| CKZ3N-X2742A 基本型 | 15º，30º，45º， 60º，75º，90º，105º，120º，135º | TURCK/P&F | 50，63 |
| CKZ3N-X2568□ 带手动操作用手柄 | 15º，30º，45º， 60º，75º，90º，105º，120º，135º | TURCK/P&F | 50，63 |

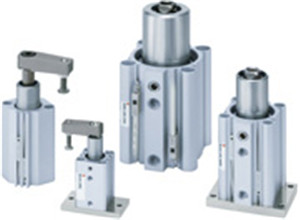

回转夹紧缸 MK
・允许惯性力矩提高3倍。
（与高负载型MK2系列相同）
・4面均可安装小型磁性开关。
・全长尺寸与原MK系列相同。
・原MK、 MK2已改善合并为新MK系列。
| 型号 | 系列 | 动作方式 | 缸筒内径（mm） |
|---|---|---|---|
| 标准型 | MK | 双作用 | 12，16，20，25，32，40，50，63 |

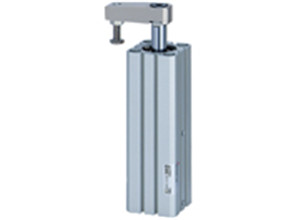

回转夹紧缸 MK2T
・双导向槽型的回转机构处采用了导轮，不回转精度提高。
・可对应弧焊用耐喷溅气缸(-XC89/-XC91)。
| 型号 | 系列 | 动作方式 | 缸筒内径（mm） |
|---|---|---|---|
| 双导向槽型 | MK2T | 双作用 | 20，25，32，40，50，63 |
夹紧缸 CK□1
・缸筒全长缩短7mm（CKP1□40）。 ・通过螺纹调节速度，操作简便。 ・速度控制阀不会从缸筒范围内探出。 ・可从3个方向安装耐强磁磁性开关。 D-P3DW型、D-P4DW型（CKG1） D-P79WSE型、D-P74L/Z型 ・可对应弧焊用耐喷溅气缸(-XC88/-XC89/-XC91)(仅CKG1)。 |
| 种类 | 系列 | 动作方式 | 耳环宽度（mm） | 缸筒内径（mm） |
|---|---|---|---|---|
| 标准型 | CK1 | 双作用 | 16.5，19.5 | 40，50，63 |
| 内置标准磁石 （带耐强磁的磁性开关） | CKG1 | 双作用 | 16.5，19.5 | 40，50，63 |
| 内置强力磁石 （带耐强磁的磁性开关） | CKP1 | 双作用 | 16.5，19.5 | 40，50，63 |
夹紧缸／小型 C（L）KG/C（L）KP-X2095
・尺寸为当今最小的级别。
・小至ø25缸径。
质量：380g、全长：186.7mm
（ø25-50行程，无速度控制阀和磁性开关时）
・质量最多减小48％，全长缩短18％。
| 种类 | 系列 | 动作方式 | 耳环宽度（mm） | 缸筒内经（mm） |
|---|---|---|---|---|
| 标准型 （内置标准磁石） | CKG-X2095 | 双作用 | 9，12 | 25，32，40 |
| 标准型 （内置强力磁石） | CKP-X2095 | 双作用 | 9，12 | 25，32，40 |
| 带锁 （内置标准磁石） | CLKG-X2095 | 双作用 | 9，12 | 25，32，40 |
| 带锁 （内置强力磁石） | CLKP-X2095 | 双作用 | 9，12 | 25，32，40 |

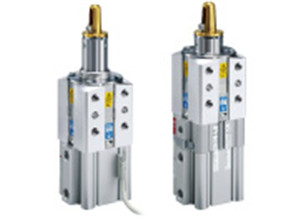

紧凑型销钉夹紧缸 C（L）KQG32-X3036
・轻量：重量减小41%(900g→530g)
・体积小
全长：缩短41.5mm(183mm→141.5mm)
主体宽度：缩短4mm(50mm→46mm)
・带有紧急停止时防止工件下落的锁紧机构
・导向销的形状可用于孔径为ø8～ø20的工件
・臂容易更换
| 种类 | 系列 | 导向销形状 | 缸筒内径 |
|---|---|---|---|
| 紧凑型 无锁 | CKQG32-X3036 | 圆形 菱形 | 32 |
| 紧凑型 带锁 | CLKQG32-X3036 | 圆形 菱形 | 32 |

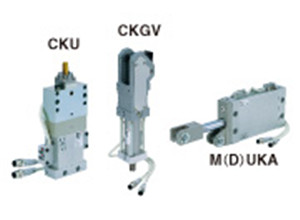

其他夹紧缸
| 名称 | 系列 |
|---|---|
| 扁平型夹紧缸 | M(D)UKA |
| 夹紧缸 | CKGV |
| 销钉夹紧缸 (薄型主体) | CKU |

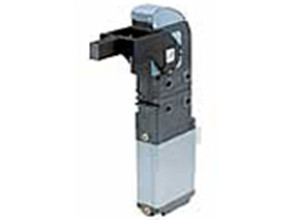

强力夹紧缸 CKZ2N
・符合新NAAMS (北美汽车公制标准) 。
・有138种臂扩展品。
・耐喷溅、耐水。
| 系列 | 臂开度 | 开关 | 缸筒内径（mm） |
|---|---|---|---|
| CKZ2N | 30º，45º，60º，75º， 90º 105º，120º，135º | TURCK/P＆F | 50，63，80 |

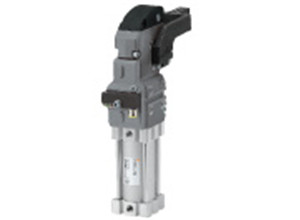

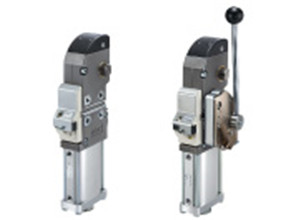

强力夹紧缸 CKZ3T-X2734/CKZ3T-X2568
・开关调节简单，大幅缩短作业工时。
臂开度变更时开关容易调节。
・带金属开关保护罩。
・重量最多削减39%。
・夹紧力大 4000N
・耐喷溅构造。
・有2种顶盖可选。
・可选择带手动操作杆的型号。
| 系列 | 臂开度 | 开关 | 缸筒内径（mm） |
|---|---|---|---|
| CKZ3T-X2734 | 15º，30º，45º， 60º，75º，90º，105º，120º，135º | TURCK/P&F | 50，63 |
| CKZ3T-X2568□ 带手动操作用手柄 | 15º，30º，45º， 60º，75º，90º，105º，120º | TURCK/P&F | 50，63 |

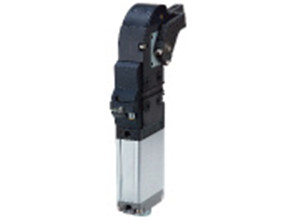

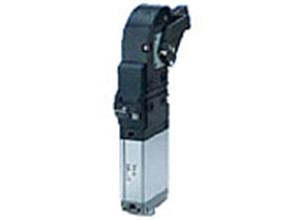

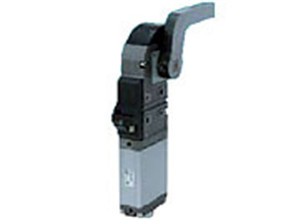

强力夹紧缸 CKZT
・每个尺寸有3种臂的扩展品。
・耐喷溅、耐水。
| 系列 | 臂开度 | 开关 | 缸筒内径（mm） |
|---|---|---|---|
| CKZT | 30º，45º，60º，75º ，90º 105º，120º，135º | TURCK/P＆F | 40，50，63，80 |
强力夹紧缸 CKZT40
・轻量、小型 质量：1.6kg 小型：宽 54mm、高 265.9mm ・高夹紧力 夹紧力：1200N（臂长100mm、0.5MPa时） ・肘节机构实现了增力和锁紧功能 ・耐焊渣喷溅构造 ・带能对应焊接磁场的接近开关 ・可选择带手动操作机构（锁紧规格） |
| 系列 | 臂开度 | 开关 | 缸筒内径(mm) |
|---|---|---|---|
| CKZT | 30º、45º、60º、75º 、90º 105º、120º、135º | TURCK/P＆F | 40 |
强力夹紧缸 CKZT80
・高夹紧力：8800N（臂长100mm、0.5MPa时）
・肘节机构实现了增力和锁紧功能
・耐焊渣喷溅构造
・带能对应焊接磁场的接近开关
・可选择带手动操作机构（锁紧规格）
| 系列 | 臂开度 | 开关 | 缸筒内径（mm） |
|---|---|---|---|
| CKZT | 30º、45º、60º、75º 、90º 105º、120º、135º | TURCK/P＆F | 80 |

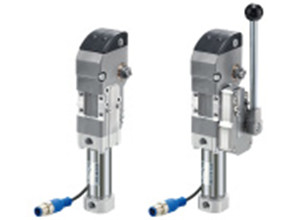

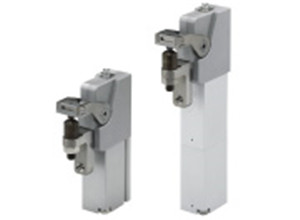

强力夹紧缸/紧凑型 CKZT-X2797, X3064/X2798□, X3174□/-X3232□, -X3229□
・重量轻 质量：580g（ø25、橡胶端盖）
・体积小 宽：34mm、高：192.4mm （ø25、臂开度90º、橡胶端盖）
・夹紧力：1100N （ø32、臂长50mm、0.5MPa时）
・可通过切换开关选择增力和锁紧功能
・耐喷溅
・带有应对焊接磁场的接近开关
・可选择带手动操作用的手柄
・可选择橡胶端盖或金属端盖
| 系列 | 臂开度 | 开关 | 缸筒内径（mm） |
|---|---|---|---|
| CKZT25-X2797（橡胶端盖） CKZT-X3064（金属端盖） 基本型 | 90º、105º | SENSTRONIC | 25、32 |
| CKZT25-X2798□（橡胶端盖） CKZT-X3174（金属端盖） 带手动操作用手柄 | 90º、105º | SENSTRONIC | 25、32 |
| CKZT-X3232（橡胶端盖） CKZT-X3229（橡胶端盖） 带手动操作的锁紧规格 | 90º、105º | SENSTRONIC | 25、32 |
瞬时启动型强力夹紧缸 CKZ2N-X2346
・基准孔至夹紧臂下面的距离精度为±0.1mm。
・带刻度，易于设置。
调节垫片时，可目视确认大致的合适位置。
・宽度小。
进行点焊、弧焊等工作时焊枪容易伸入。
| 系列 | 臂开度 | 缸筒内径（mm） |
|---|---|---|
| CKZ2N-X2346 | 30º，45º，60º，75º， 90º 105º，120º，135º | 50，63，80 |

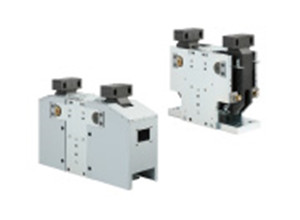

托架锁紧气缸 W-R1/W-R3
・最大可定心±50mm的位置偏离。 ・最大夹紧力 4430N ・臂开度约70° ・夹紧部与气缸部集约化。 减少了设计组装工时。 |
| 系列 | 搬运物质量 | 夹紧力(N) | 缸筒内径（mm） |
|---|---|---|---|
| W-R1 | 1000kg以下 | 4430 | 100 |
| W-R3 | 3000kg以下 | 4070 | 100 |

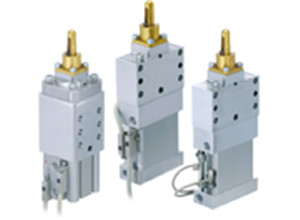

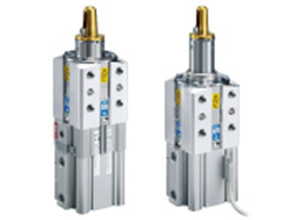

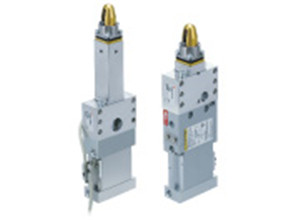

销钉夹紧缸 C（L）KQG/C（L）KQP
・夹紧与定位同时进行。
・可对应多种形状的工件（有55种导向销钉）。
・主体形状（4种）可选，可适应多种设置条件。
・可根据工件选择夹紧位置的高度。
| 种类 | 系列 | 导向槽形状 | 缸筒内径 （mm） |
|---|---|---|---|
| 标准型 （内置标准磁石） | CKQG | 圆形 菱形 | 50 |
| 标准型 （内置强力磁石） | CKQP | 圆形 菱形 | 50 |
| 带锁 （内置标准磁石） | CLKQG | 圆形 菱形 | 50 |
| 带锁 （内置强力磁石） | CLKQP | 圆形 菱形 | 50 |
销钉夹紧缸 C（L）KQG32/C（L）KU32
・夹紧位置高度可选：30mm、100mm
・扁平型气缸，主体宽度29mm。
・全型号均带锁。
・可带小型标准磁性开关。
・新追加了工件孔径ø9、ø11、ø13用的导向销钉及菱形导向销钉（ø10以上）。
| 种类 | 系列 | 导向销钉 形状 | 缸筒 内径 （mm） |
|---|---|---|---|
| 薄型气缸 耐强磁磁性开关 安装型 | CKQG32-X2081/X2082 | 圆形 菱形 | 32 |
| 带锁薄型气缸 耐强磁磁性开关 安装型 | CLKQG32-X2081/X2082 | 圆形 菱形 | 32 |
| 扁平型气缸 耐强磁磁性开关 小型磁性开关 安装型 | CKU32-X2321/X2322 | 圆形 菱形 | 32 |
| 带锁扁平型气缸 耐强磁磁性开关 小型磁性开关 安装型 | CLKU32-X2321/X2322 | 圆形 菱形 | 32 |
| 扁平型气缸 耐强磁磁性开关 安装型 | CKU32-X2091/X2092 | 圆形 菱形 | 32 |
| 带锁扁平型气缸 耐强磁磁性开关 安装型 | CLKU32-X2091/X2092 | 圆形 菱形 | 32 |
销钉夹紧缸 高硬度导向销型 C(L)KQ□D-X3256
・导向销材质硬度提高30%
・采用对应高强度材质的工件的高硬度导向销
・与现有产品（C(L)KQ□50）在规格、安装、外形尺寸上具有互换性
・与现有产品的导向销在安装上具有互换性
| 种类 | 系列 | 导向销形状 | 缸筒内径(mm) |
|---|---|---|---|
| 标准型 （内置标准磁石） | CKQGD□50□-X3256 | 圆形 | 50 |
| 标准型 （内置强力磁石） | CKQPD□50□-X3256 | 圆形 | 50 |
| 带锁 （内置标准磁石） | CLKQGD□50□-X3256 | 圆形 | 50 |
| 带锁 （内置强力磁石） | CLKQPD□50□-X3256 | 圆形 | 50 |
小型夹紧缸 CKZM16-X2800/X2900
・体积小 宽20mm，重量轻 质量250g
・最大夹紧力 200N，最大保持力 300N
・平滑的夹紧特性。
工件厚度大至3.5mm时也能保持稳定的夹紧力输出。
・单元化结构，减少了设计组装工时。
夹紧缸上追加了臂组件和安装组件。
| 系列 | 动作方式 | 臂开度 | 缸筒内径（mm） |
|---|---|---|---|
| CKZM16-X2800 基本型 | 双作用 | 68º | 16 |
| CKZM16-X2900 串联型 | 双作用 | 68º | 16 |
