SMC回转执行器叶片型

发布日期：2021-03-25　浏览次数：25

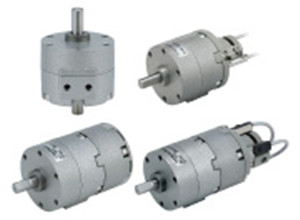

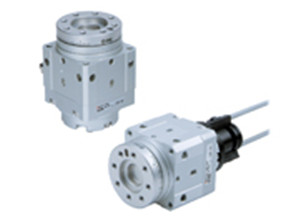

SMC摆动气缸 CRB、CDRB.jpg

摆动气缸 CRB/CDRB

・通过内置角度调整单元、磁性开关单元实现紧凑化。 (尺寸20, 30, 40)。
　全长：缩短44％、重量减轻48％。
・为便于安装，配管、配线和角度调整单元被集中在同一侧。
・用角度调整螺钉可方便地调整起点和终点位置(按标准调整)。
・可根据轴的铣平位置可确认摆动角度(仅限于带磁性开关的CDRB型)。
・CRB系列上可安装以前产品CRB2系列的各种单元。

形式	系列	叶片形式	尺寸	摆动角度
标准型（无磁性开关）	CRB	单叶片	10，15，20，30，40	90°180°
标准型（带磁性开关）	CDRB	单作用	10，15，20，30，40	90°180°
带纵型磁性开关单元	CRB□-A	单叶片	10，15，20，30，40	90°180°
带角度调整单元	CRB□-B	单叶片	10，15，20，30，40	90°180°
带纵型磁性开关单元带角度调整单元	CRB□-C	单叶片	10，15，20，30，40	90°180°

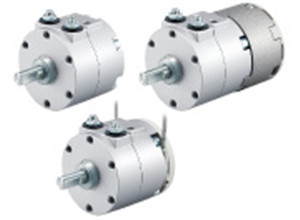

SMC摆动气缸 CRB2、CDRB2.jpg

摆动气缸 CRB2/CDRB2

・磁性开关安装位置可任意移动。
・可直接安装。
・连接通口位置：可选择主体侧面或轴方向。
　（如带开关及角度调节则仅可在主体侧面）
・低压动作：0.2MPa（尺寸10）0.15MPa（尺寸15～40）。
・可调节至任意角度。
・带磁性开关（CDRB2系列：CDRB2□W、CDRB2□WU）。

型号	系列	叶片形式	尺寸	摆动角度单叶片	摆动角度双叶片
标准	CRB2	单叶片双叶片	10，15，20，30，40	90°180°270°	90°100°
带角度调节	CRB2□WU	单叶片双叶片	10，15，20，30，40	90°180°270°	90°100°

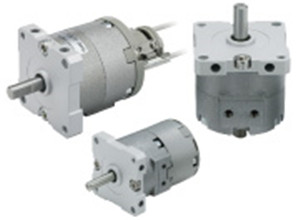

SMC摆动气缸 CRB1、CDRB1.jpg

摆动气缸 CRB1/CDRB1

・可安装小型磁性开关（D-M9□型）。
・可对应关键部位为不锈钢的规格(订制)。
・通口位置可在主体侧面或轴向上。
・安装方法：直接安装、脚座安装。
・带磁性开关（CDRB1系列：CDRB1、CDVRB1）。

型号	系列	叶片形式	尺寸	摆动角度单叶片	摆动角度双叶片
标准	CRB1	单叶片双叶片	50，63，80，100	90°100°180°190°270°280°	90°100°
带电磁阀	CVRB1	单叶片双叶片	50，63，80，100	90°100°180°190°270°280°	90°100°

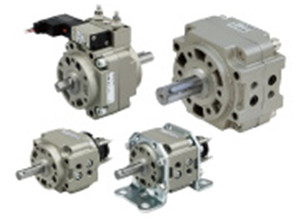

SMC摆动气缸、自由安装型 CRBU2、CDRBU2.jpg

摆动气缸／自由安装型 CRBU2/CDRBU2

・可跟根据设置状况任意变更起点位置。
・重量削减12％。
・有6种直接安装方式。
・可调节至任意角度。
・磁性开关的安装位置可自由设定。
・带磁性开关（CDRBU2系列：CDRBU2、CDRBU2WU）。

型号	系列	叶片形式	尺寸	摆动角度单叶片	摆动角度双叶片
标准	CRBU2	单叶片双叶片	10，15，20，30，40	90°180°270°	90°100°
带角度调节	CRBU2WU	单叶片双叶片	10，15，20，30，40	90°180°270°	90°100°
